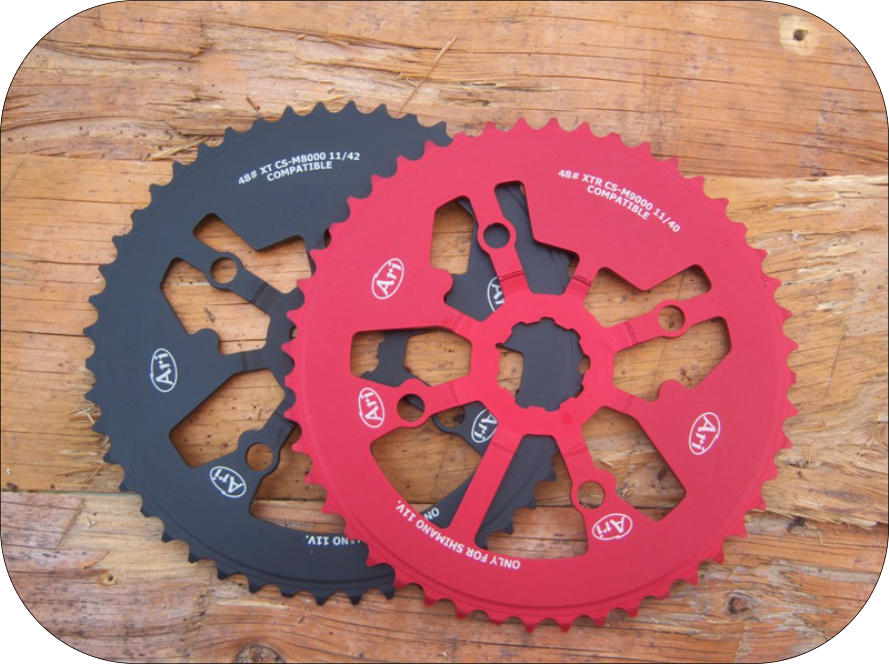

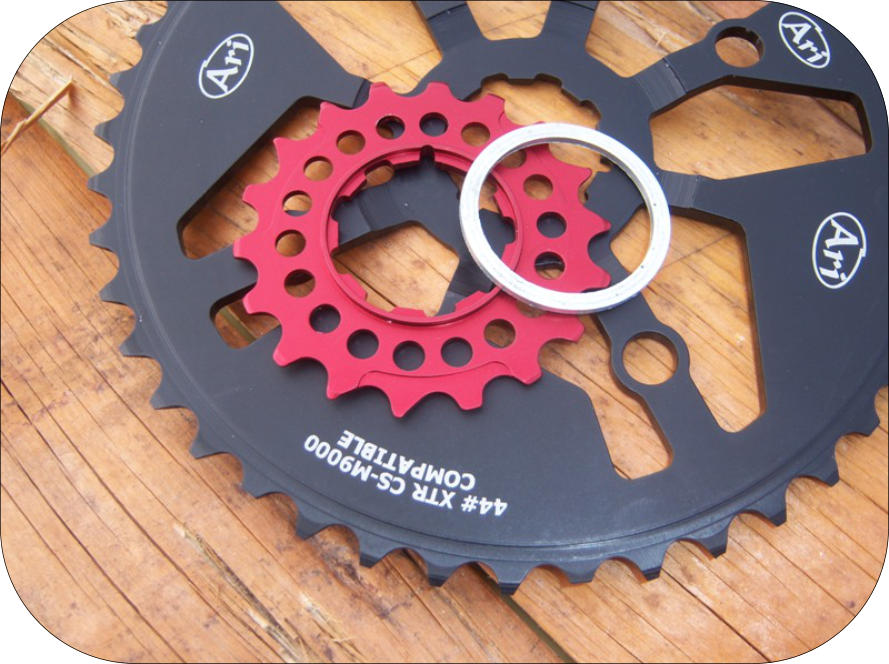

sulla cassetta Shimano XTR M9000 11V 11/40 si eliminano i pignoni 17T e 19T e si sostituiscono con il pignone ARI 18T dato in dotazione e si aggiunge dopo il pignone da 40T il pignone ARI maggiorato, senza alcuna altra modifica alla bike le dentature disponibili sono: 44T 45T 46T e 48T la sostituzione è semplice e veloce - vedi i video allegati a questa scheda il materiale utilizzato è ERGAL 7075T6 anodizzato duro la gamma dei colori disponibili è consultabile nella tabella colori al link   Colori Disponibili   il peso del pignone da 44T è di   98 grammi il peso del pignone da 45T è di 104 grammi il peso del pignone da 46T è di 111grammi il peso del pignone da 48T è di 122grammi
PIGNONE per CASSETTA POSTERIORE  SHIMANO XTR M9000 11/40 11V.
PIGNONE per cassetta posteriore Shimano XTR M9000    cod. 304   € 110,00
Home
Acquista
Istruzioni regolazione deragliatore

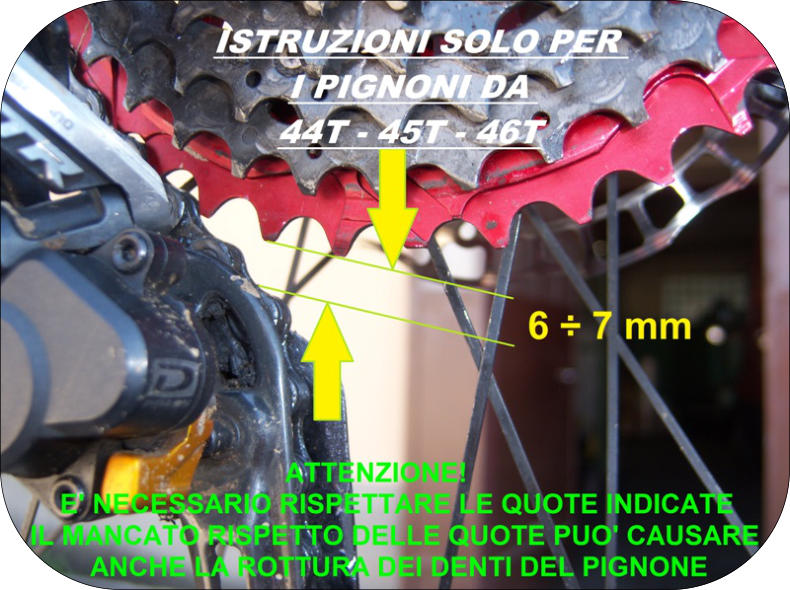

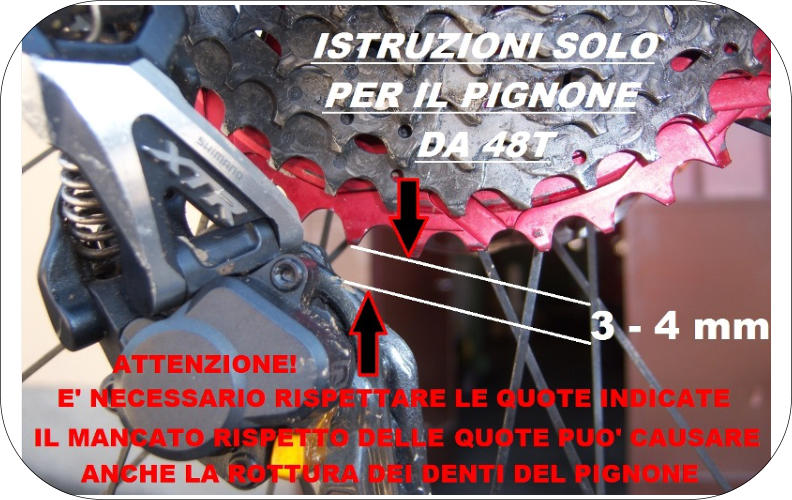

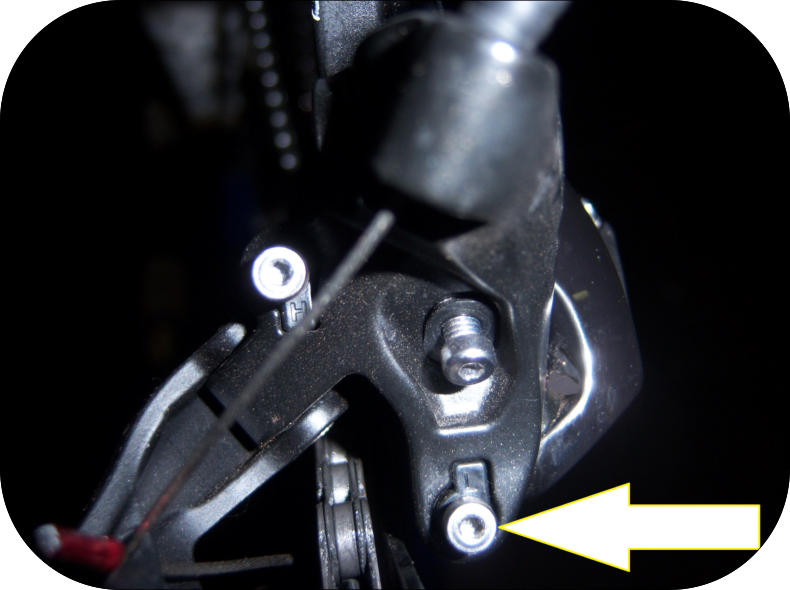

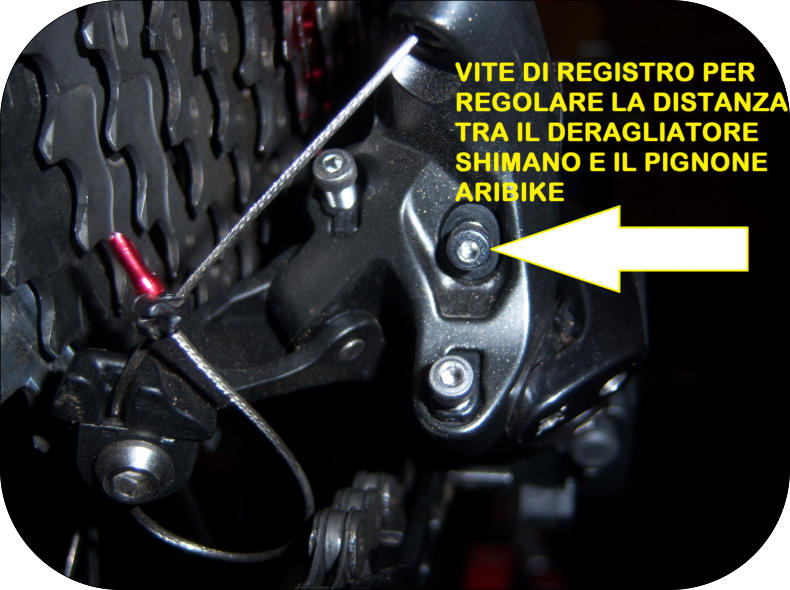

Istruzioni regolazione deragliatore con pignone ARI per cassetta Shimano Ultimato il montaggio del pignone ARI per cassetta Shimano segui queste semplici istruzioni per la regolazione del deragliatore 1) Posiziona verso il basso uno dei denti del pignone ARI  perpendicolarmente al terreno  (scegline uno      senza  scarico) 2)Posiziona verso l'alto uno dei denti della puleggia superiore del deragliatore sempre     perpendicolarmente al terreno 3)Agendo sulla vite di regolazione del deragliatore (foto 1) regola la distanza tra i denti ad una quota     compresa tra i 6 e i 7mm per i pignoni da 44T, 45T e 46T e tra i 3 e i 4mm per il pignone da 48T   (foto 2) NB La vite L del deragliatore posteriore va generalmente svitata di circa mezzo giro per permettere alla catena di salire bene sul pignone aggiunto  (foto 3)
Avvertenza regolazione deragliatore posteriore con pignoni maggiorati

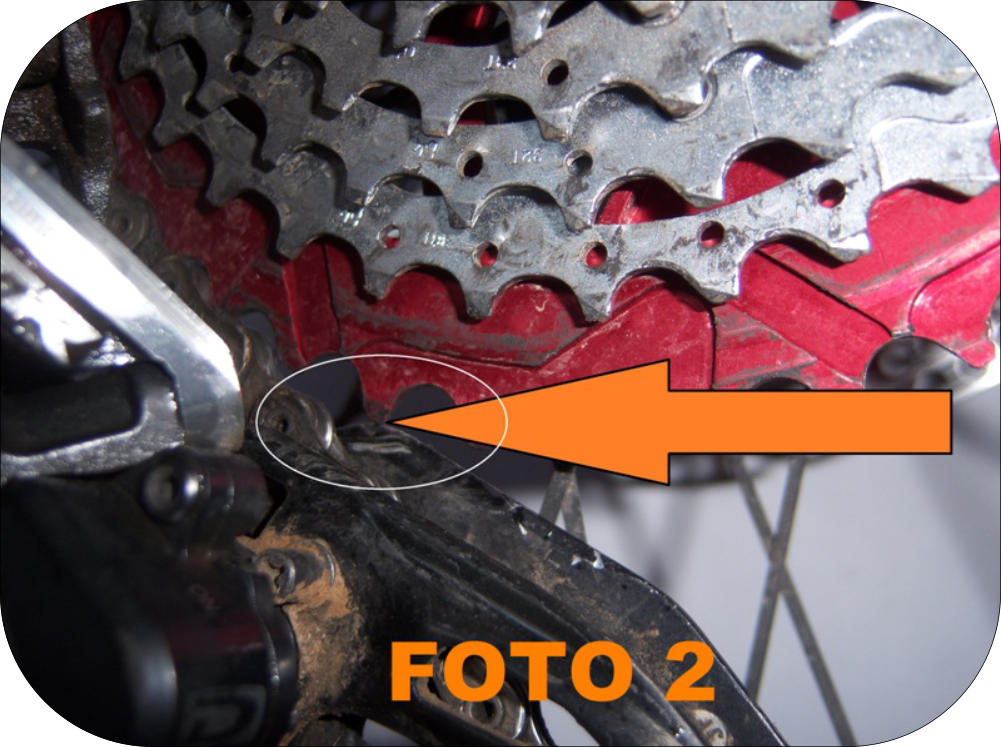

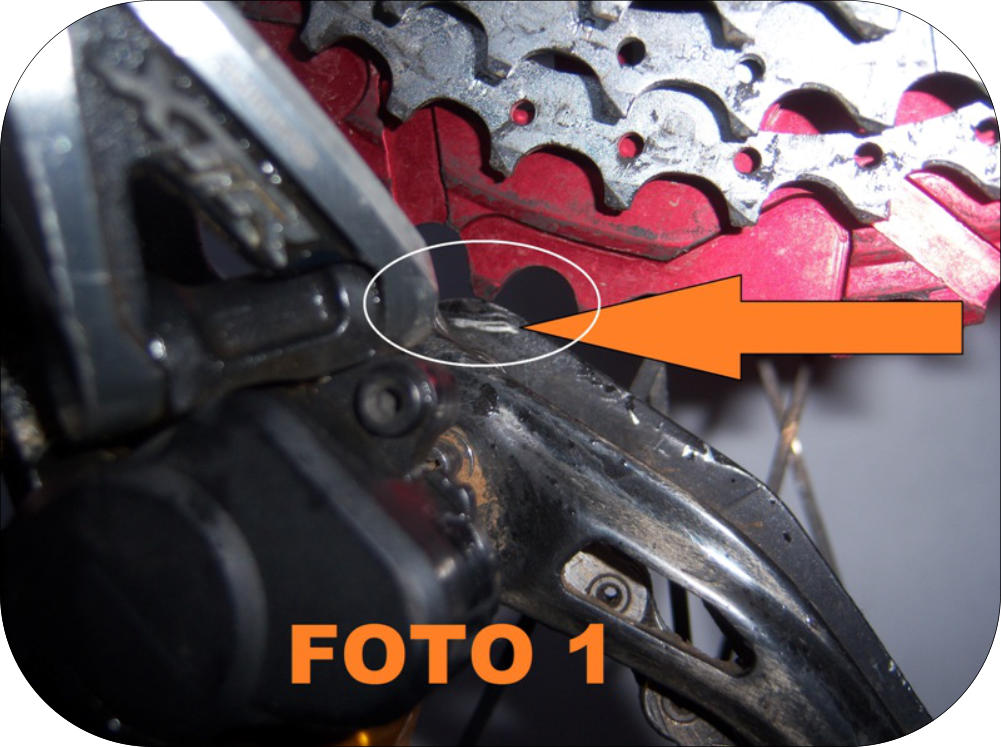

Avvertenza per la corretta regolazione del deragliatore posteriore con i pignoni maggiorati   Nella regolazione della distanza del deragliatore posteriore dai denti del pignone maggiorato fare particolare attenzione che la gabbia interna del deragliatore stesso, soprattutto in fase di discesa, non vada a toccare il dente del pignone. Nella foto 1 è evidenziata la parte interna della gabbia segnata dal dente del pignone perchè la regolazione NON ERA CORRETTA Nella foto 2 è evindenziata l'interferenza tra la gabbia interna del deragliatore e l'estremità del dente del pignone; anche in questo caso la regolazione NON E' CORRETTA N.B. ATTENZIONE, L'INTERFERENZA DELLA GABBIA DEL DERAGLIATORE CON I DENTI DEL PIGNONE PUO’ CAUSARE LA ROTTURA DEI DENTI STESSI
Consigli regolazione lunghezza catena con monoring

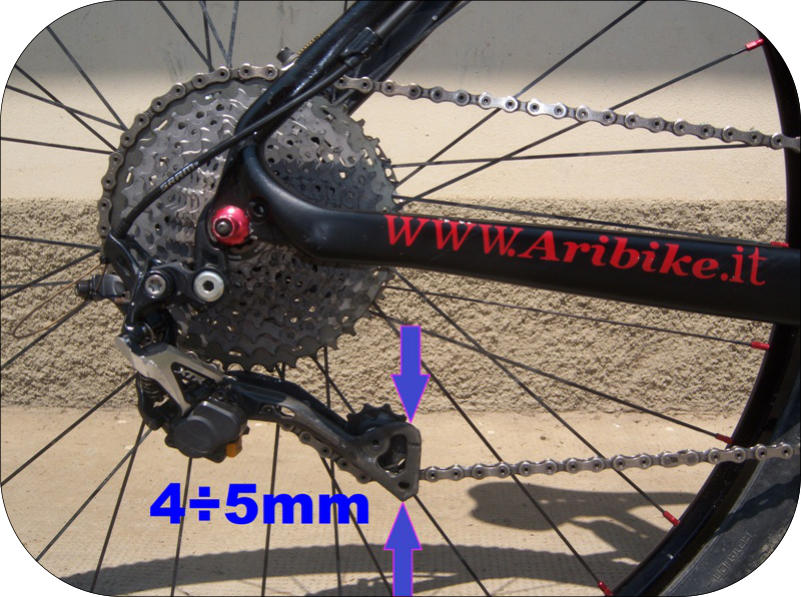

Consiglio per effettuare una corretta ed efficace regolazione della lunghezza catena con il monoring  Per evitare accidentali cadute di catena con l'utilizzo del monoring senza guidacatena è indispensabile che la lunghezza della catena stessa sia perfetta. Con la catena posizionata sul pignone posteriore più grande, come è evidenziano nella foto, l'escursione del deragliatore deve essere indicativamente compresa tra i 4 e i 5 mm

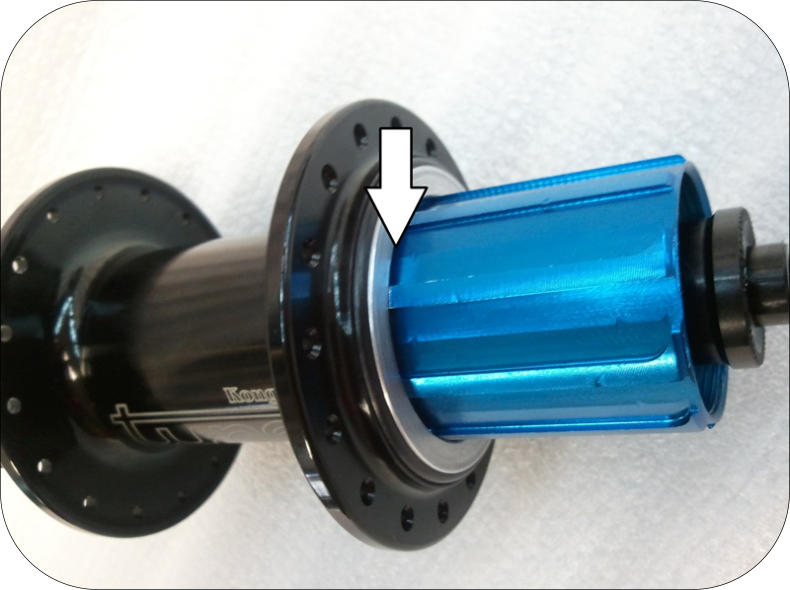

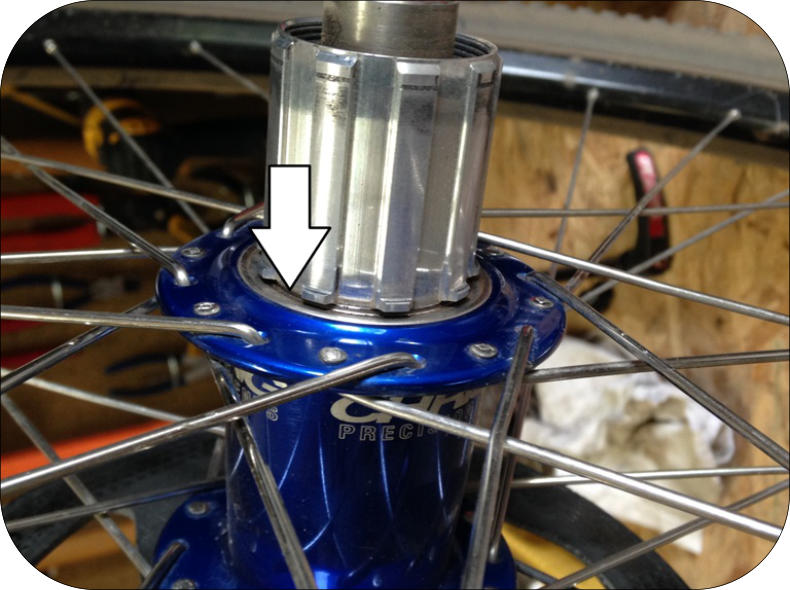

NB     I pignoni Ari sono adatti sia alla ruota libera con cava passante (mozzo 1) che a quella con appoggio (mozzo 2)
mozzo 1
mozzo 2
Compatibilità Mozzi
Video istruzioni di montaggio pignone ARI 40T e 42T per cassette Shimano e Sram
Ecco come cambia il pignone Ari da 46 denti per cassetta Shimano 11V.
Ecco come cambia il pignone Ari da 48 denti per cassetta Shimano 11V.
