Realizzazione Corone per Strada e Mtb
per cassette SRAM XX1-XØ1 11V. 10/42

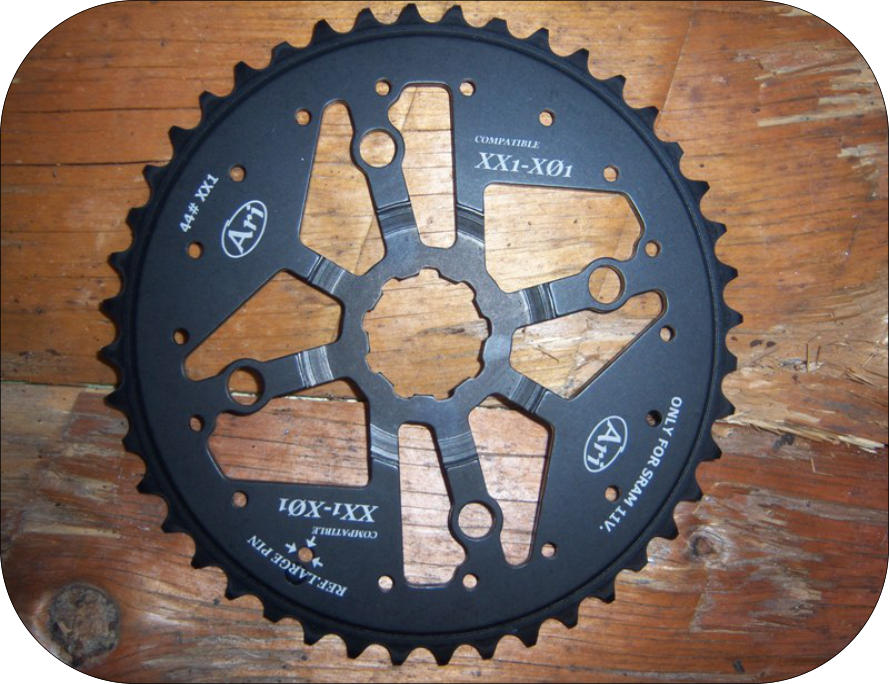

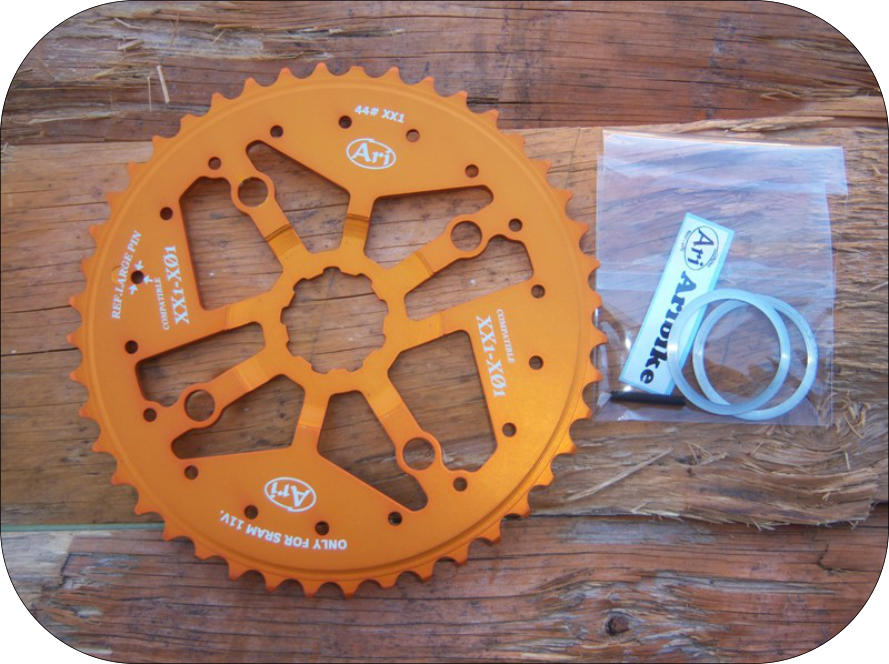

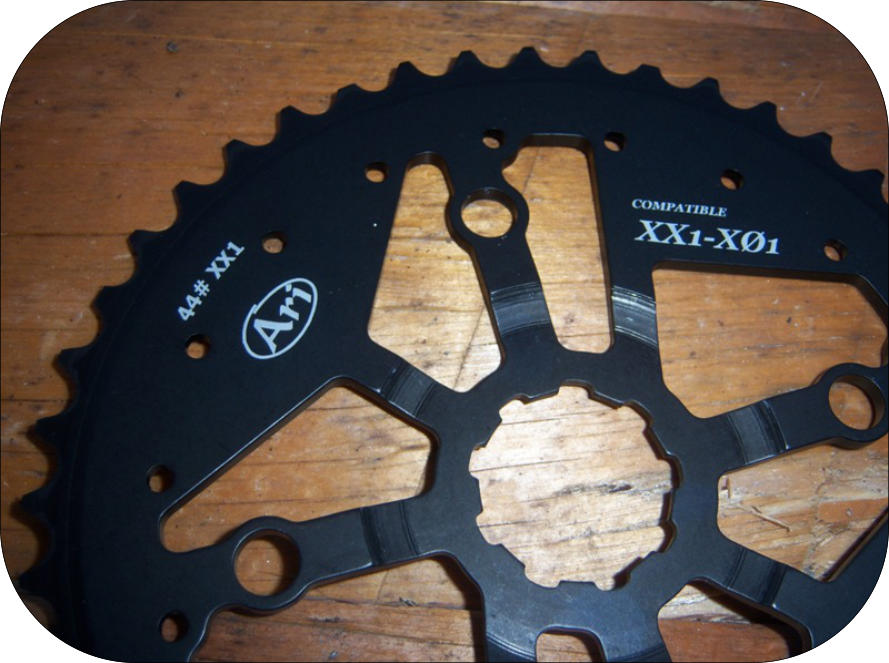

il pignone originale 42T può essere sostituito con un pignone pari dentatura,
quindi 42T ARI, o con un pignone maggiorato da 44T o da 46T ARI
senza alcuna modifica alla bike
la sostituzione è semplice e veloce, vedi i video allegati a questa scheda

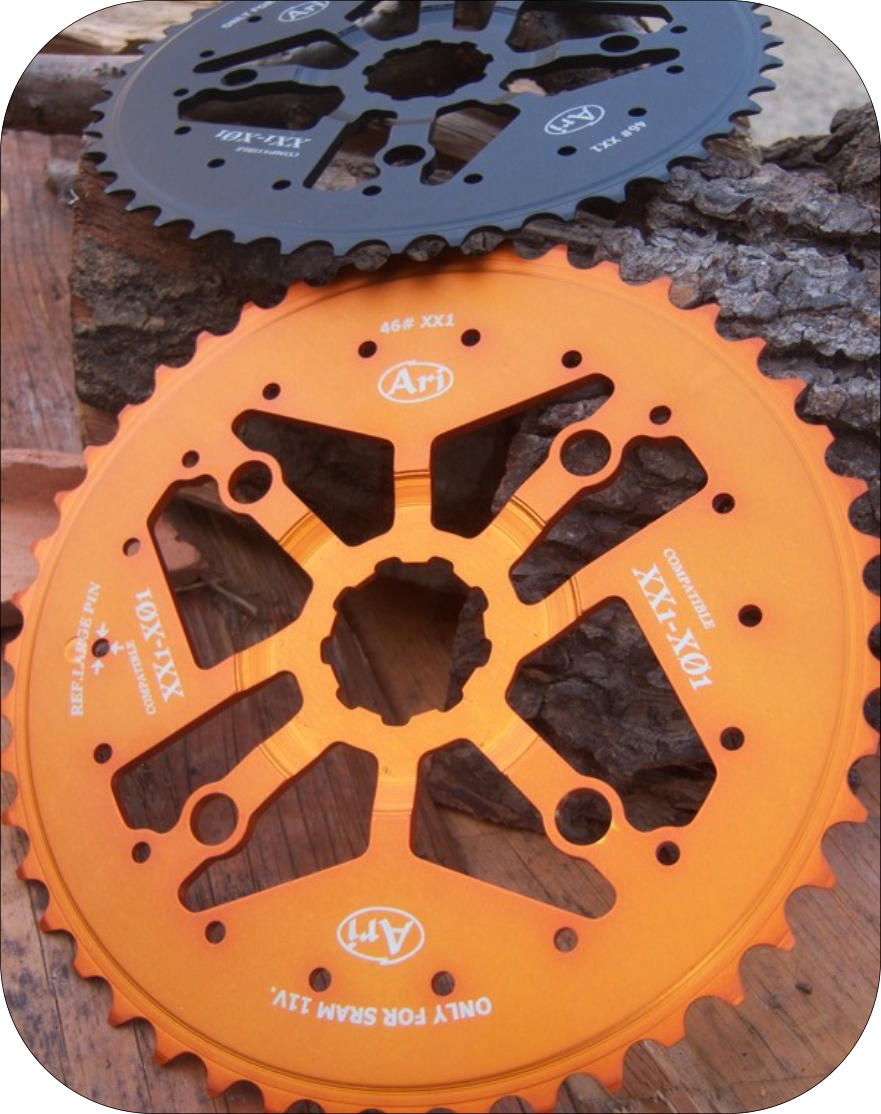

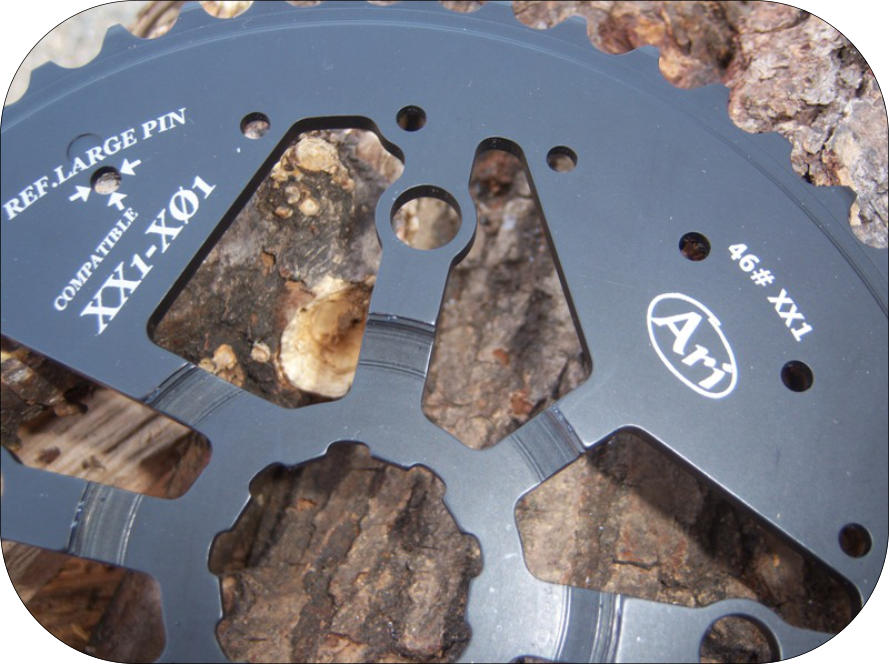

i pignoni da 44T e da 46T ampliano la possibilità di utilizzo in configurazione Monoring
il materiale utilizzato è ERGAL 7075T6 anodizzato duro
la gamma dei colori disponibili è consultabile nella tabella colori

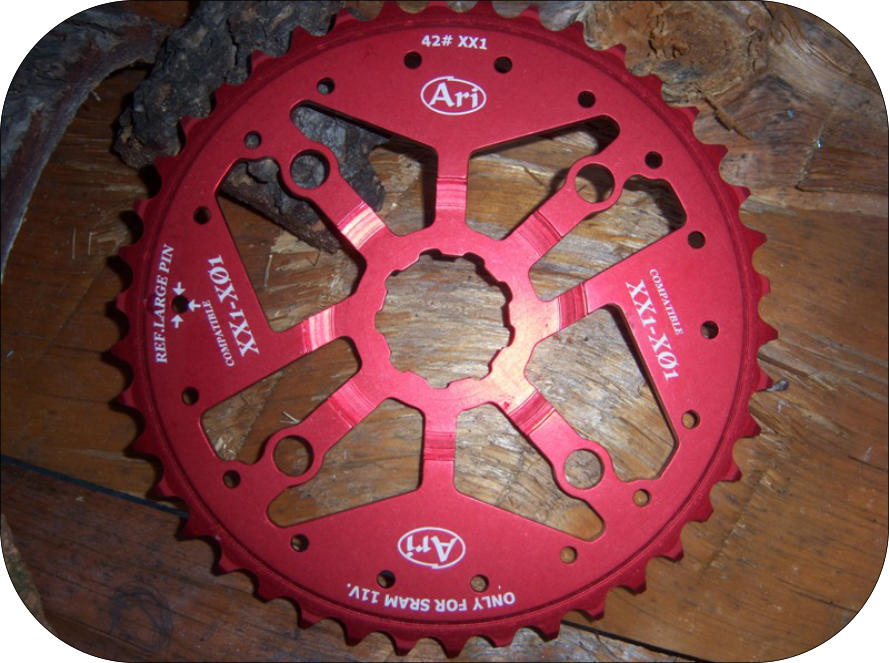

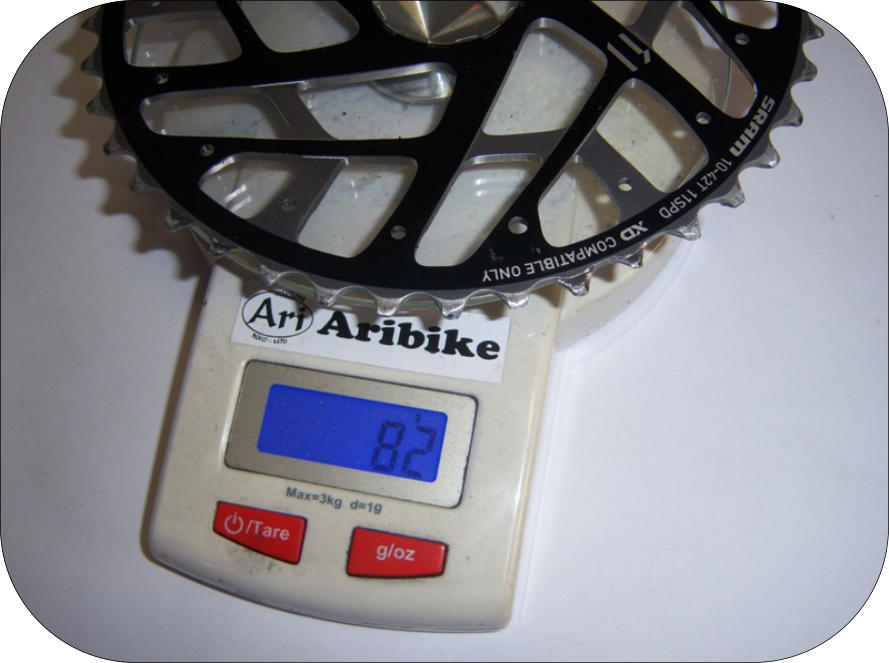

il peso del pignone da 42T è di 82 grammi (come l'originale)

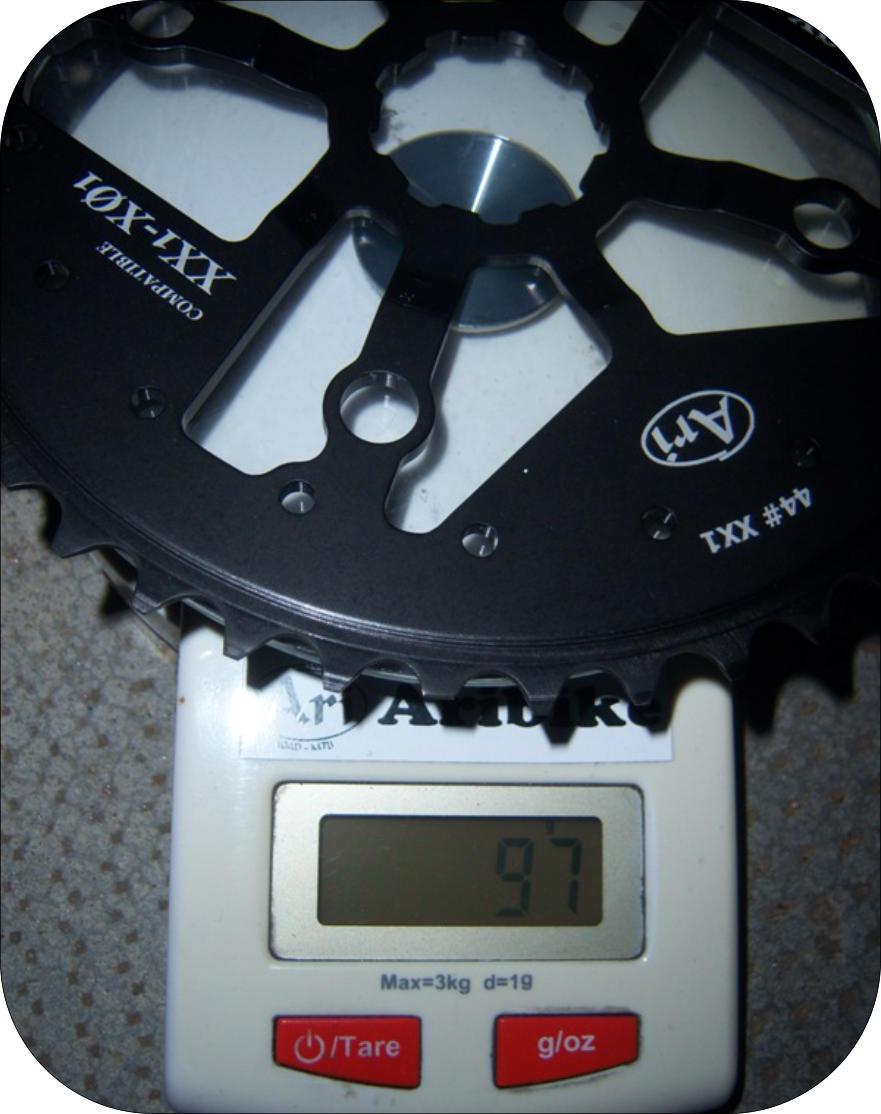

il peso del pignone da 44T è di 94 grammi

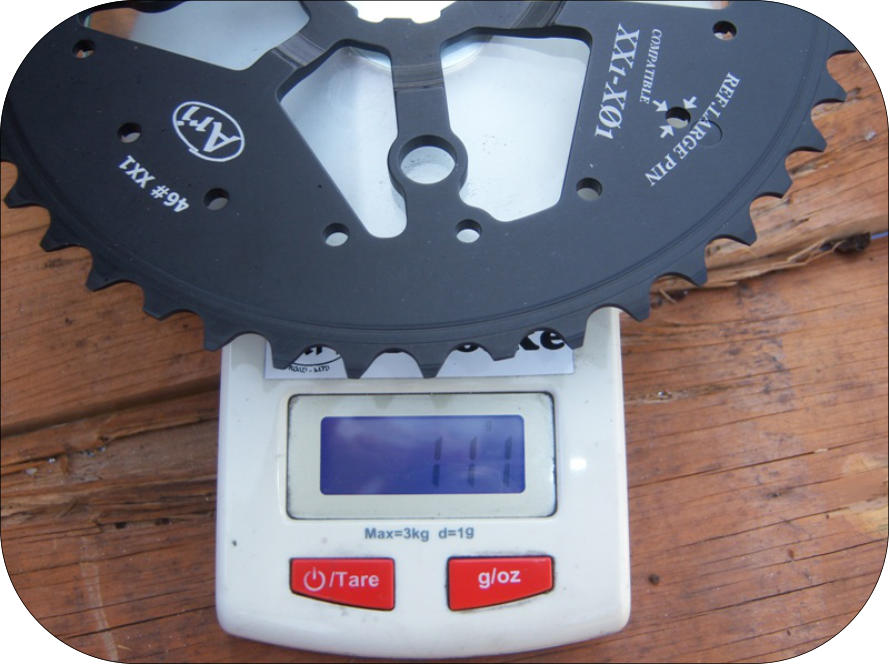

il peso del pignone da 46T è di 111 grammi
Pignone Ari di ricambio/upgrade
cod. 137
€ 90.00
ISTRUZIONI
MONTAGGIO / SMONTAGGIO
VIDEO

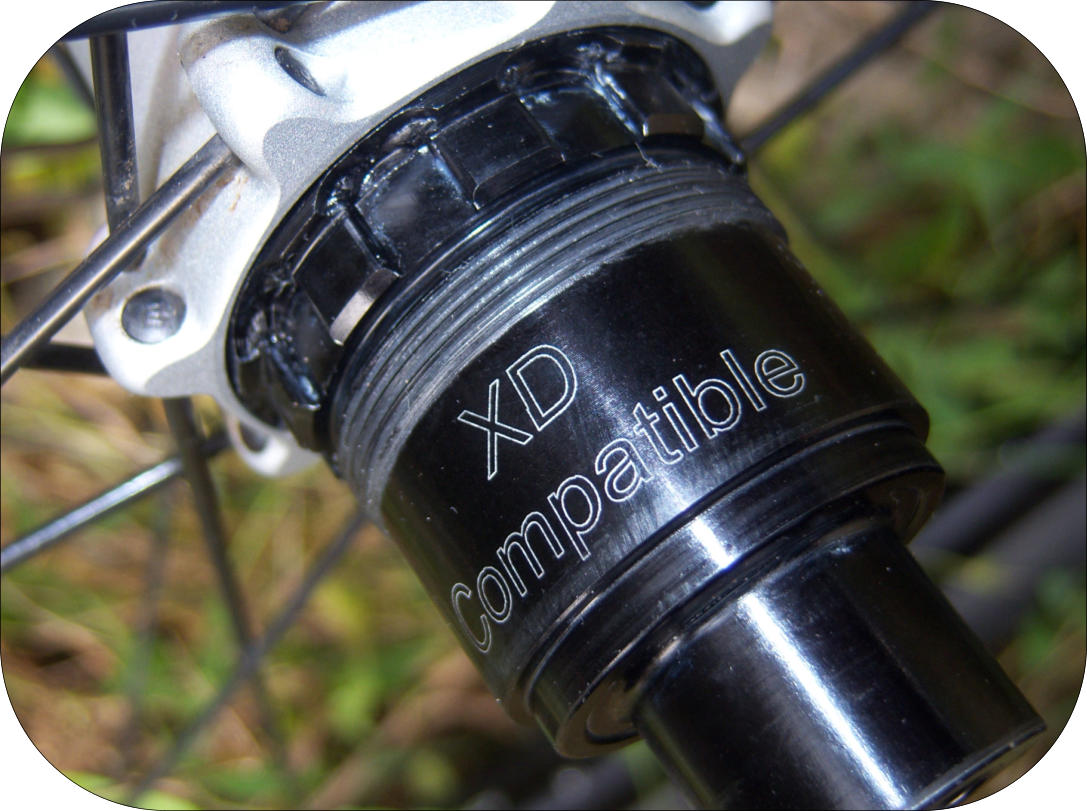

corpetto XD compatibile Sram XX1 / XØ1
Foto 1
Foto 2
Foto 3
Istruzioni regolazione deragliatore con pignone ARI per cassetta XX1 - XØ1
Ultimato il montaggio del pignone ARI per cassetta XX1 segui queste semplici istruzioni per la regolazione del
deragliatore
1)
Posiziona verso il basso uno dei denti del pignone ARI
perpendicolarmente al terreno (scegline uno senza scarico)
2)
Posiziona verso l'alto uno dei denti della puleggia superiore del
deragliatore sempre perpendicolarmente al terreno
3)

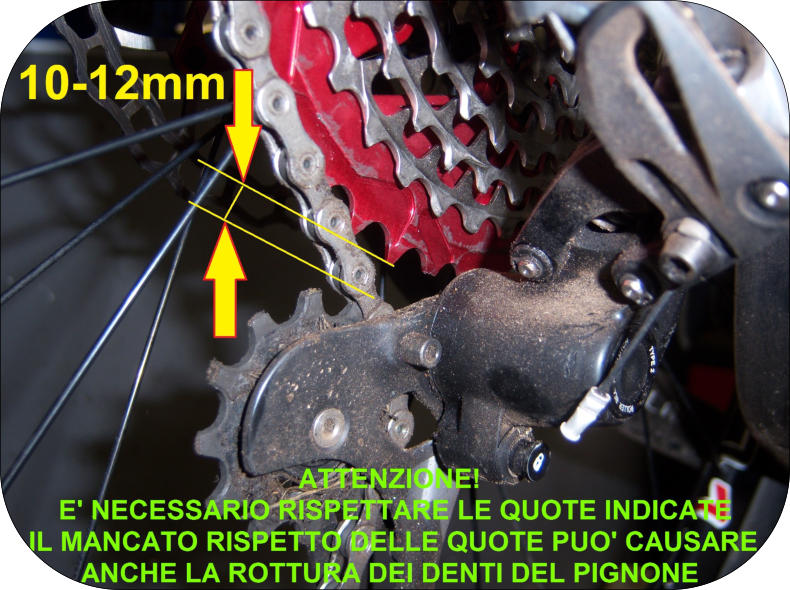

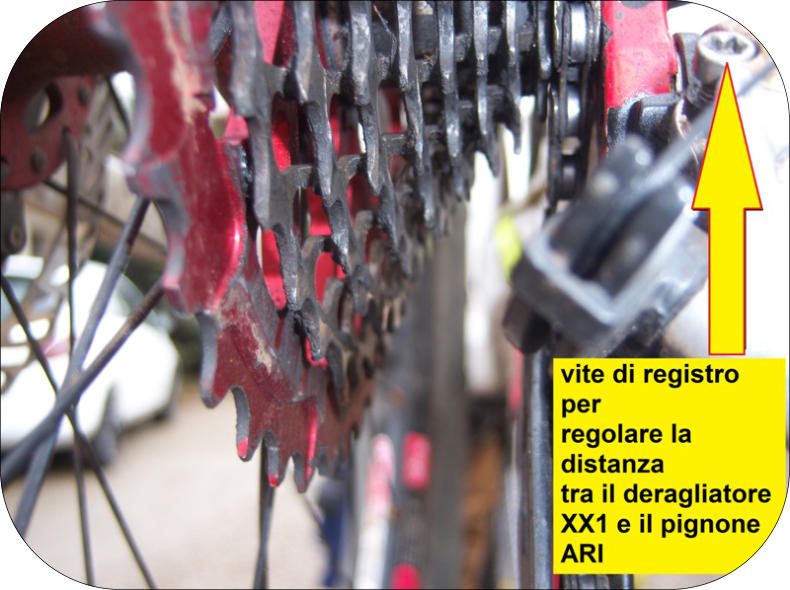

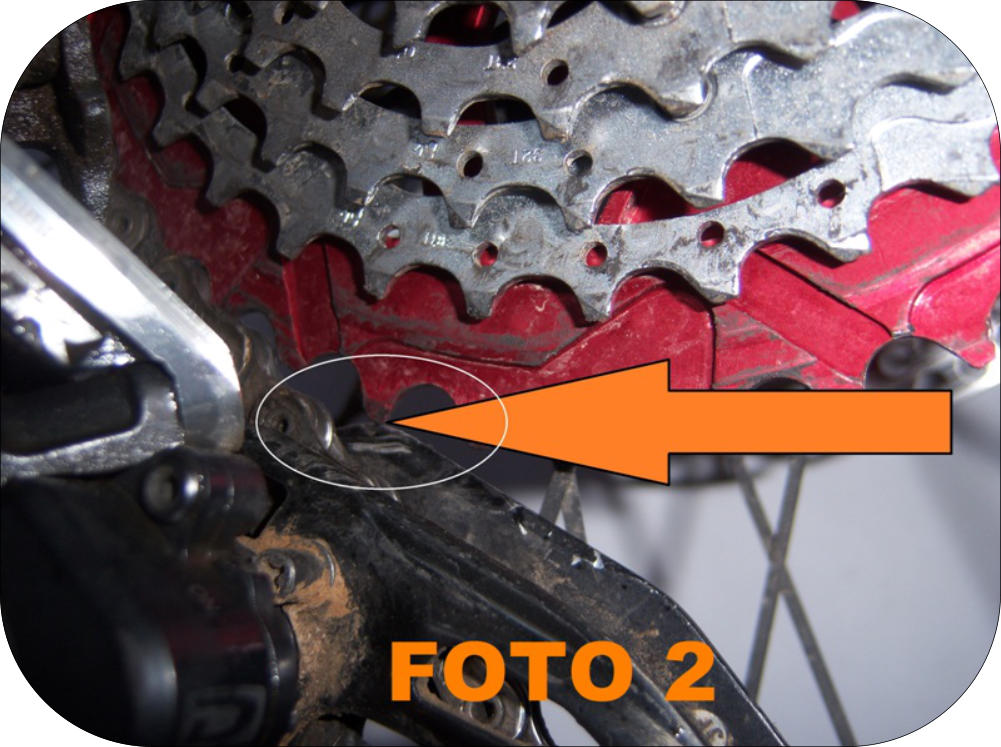

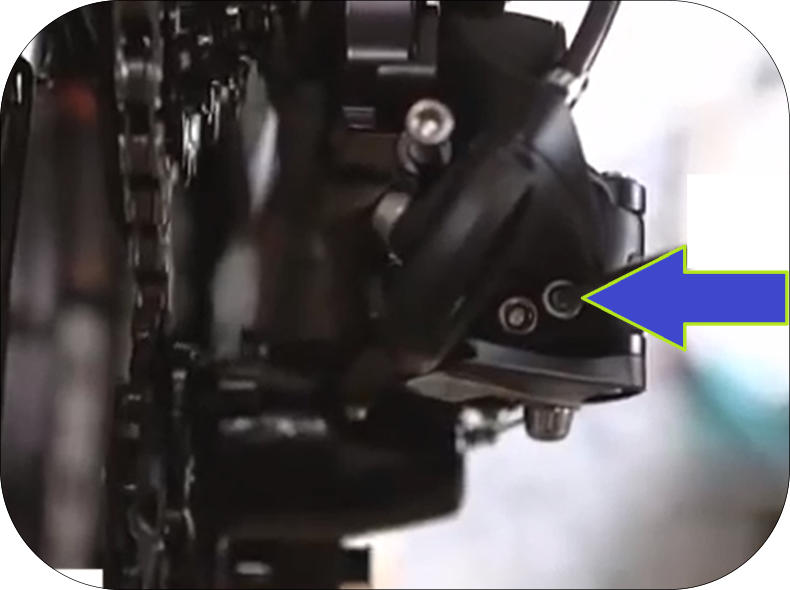

Agendo sulla vite di regolazione del deragliatore (foto 2) regola la
distanza tra i denti ad una quota compresa tra i 10 e i 12 mm (foto 1)
N.B.
La vite L del deragliatore posteriore va generalmente svitata di circa
mezzo giro per permettere alla catena di salire bene sul pignone aggiunto perchè il pacco pignoni rimane
leggermente più interno di come era in origine (foto 3)
Istruzioni regolazione deragliatore
Posizionamento spessori (versione con ranelle di spessore differenziato)
ATTENZIONE !!!

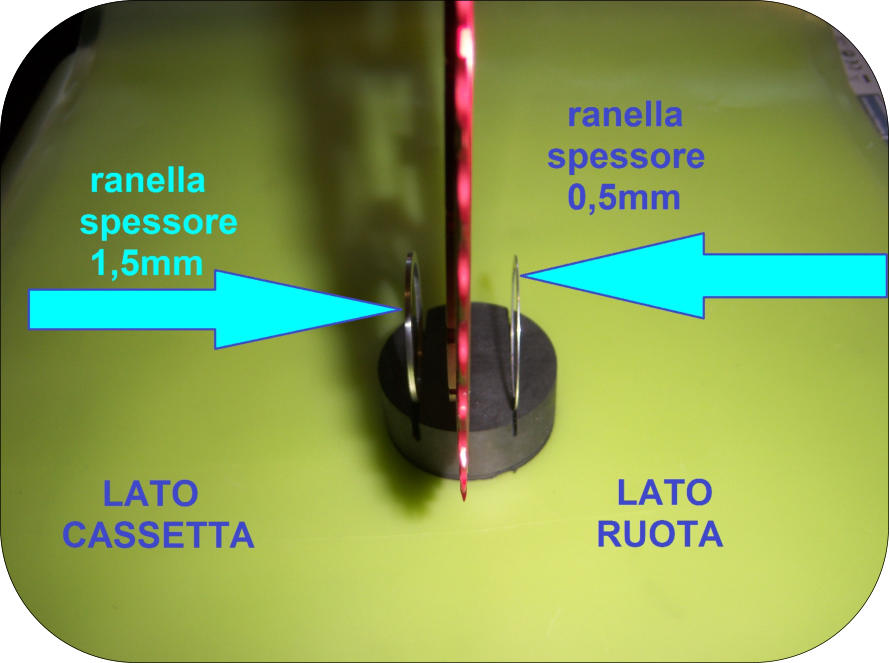

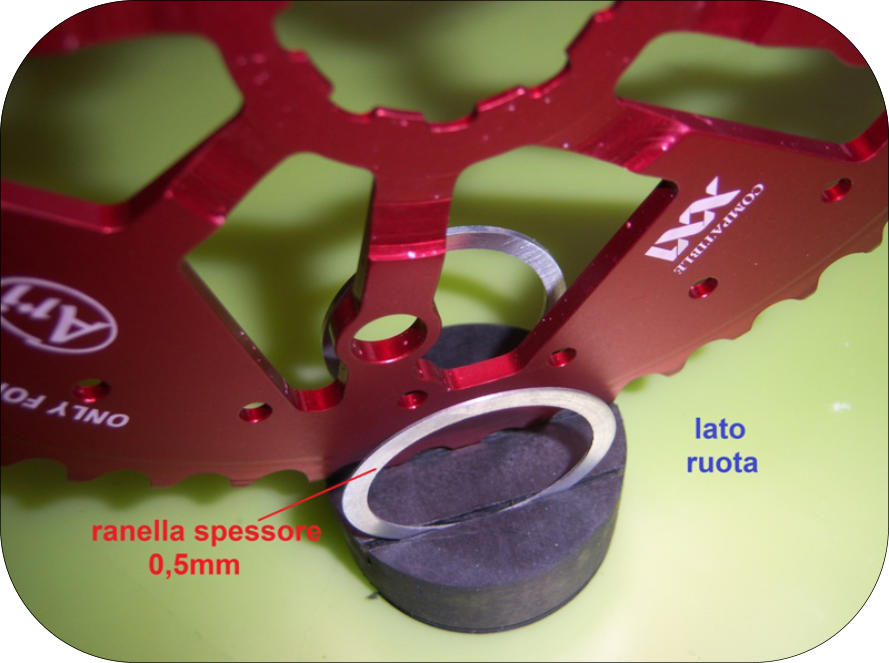

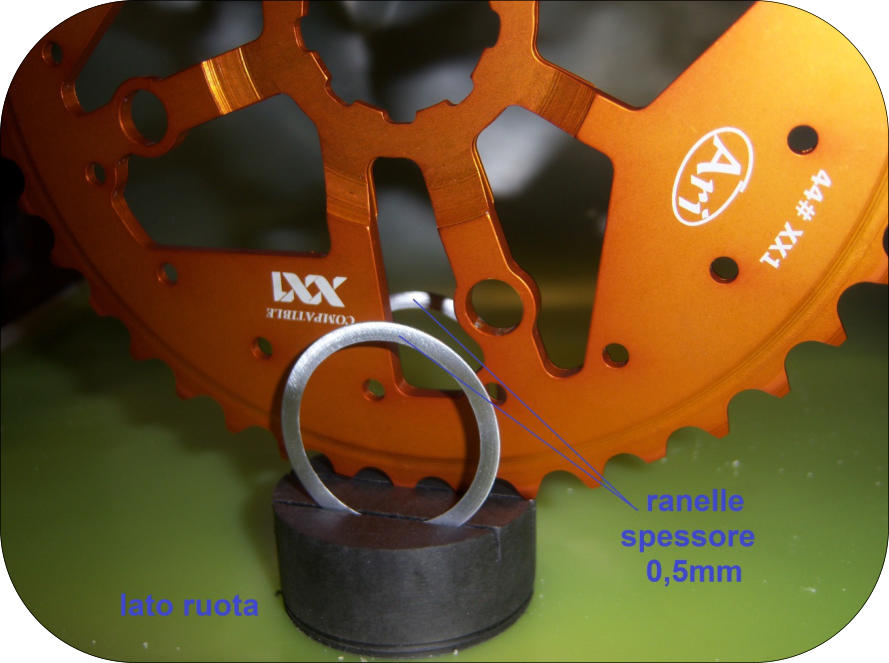

come evidenziato nelle foto qui a fianco, fai attenzione a posizionare la ranella di spessore 0,5 verso
la ruota e la ranella spessore 1,5 verso la cassetta
Invertire la posizione degli spessori può causare anche la rottura del pignone
Posizionamento spessori (versione con ranelle di uguale spessore)
ATTENZIONE !!!

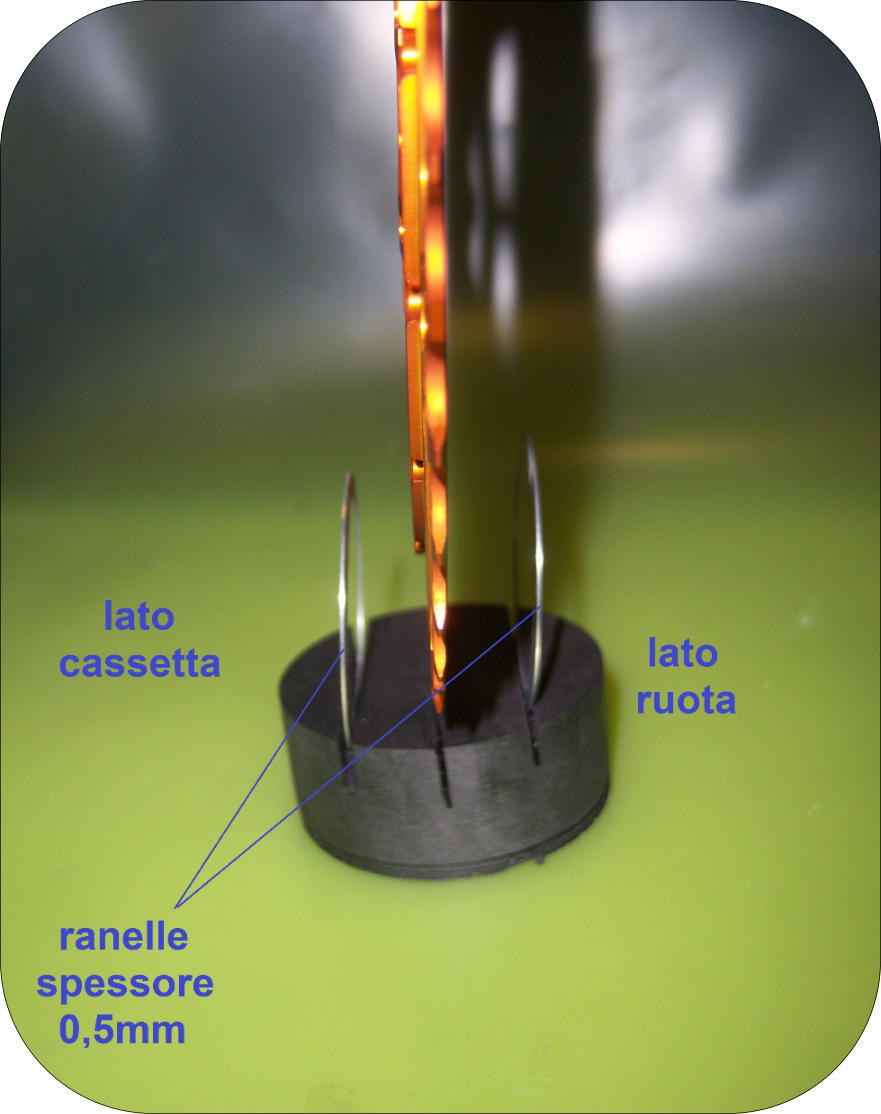

come evidenziato nelle foto qui a fianco, le due ranelle di spessore 0,5 vanno posizionate una verso la
ruota e una verso la cassetta
Posizionarle entrambe da un lato può causare anche la rottura del pignone
Posizionamento spessori
Compatibilità Mozzi
Avvertenza regolazione deragliatore posteriore con pignoni maggiorati
Consigli regolazione lunghezza catena con monoring
Consiglio per effettuare una corretta ed efficace regolazione della lunghezza catena con il monoring
Per evitare accidentali cadute di catena con l'utilizzo del monoring senza guidacatena è indispensabile che la lunghezza della catena
stessa sia perfetta.

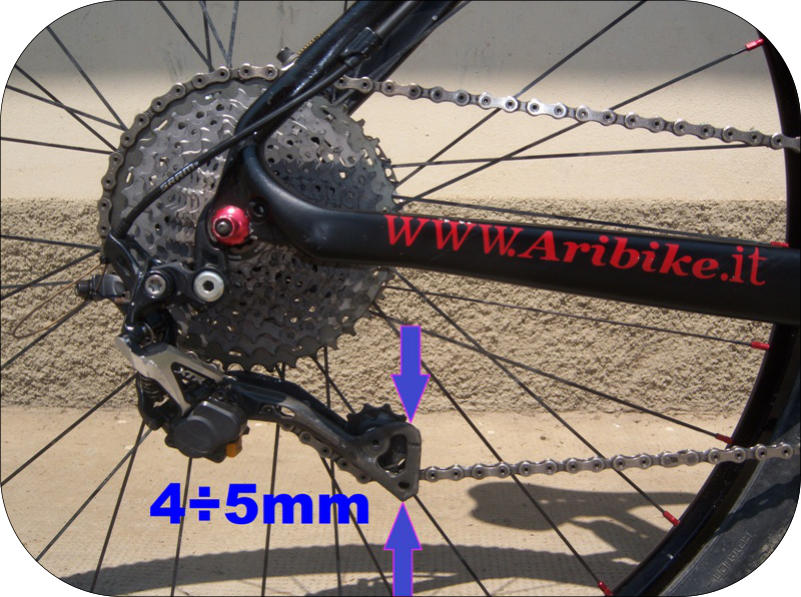

Con la catena posizionata sul pignone posteriore più grande, come è evidenziano nella foto, l'escursione del deragliatore deve
essere indicativamente compresa tra i 4 e i 5 mm
Avvertenza per la corretta regolazione del deragliatore posteriore con i pignoni maggiorati
Nella regolazione della distanza del deragliatore posteriore dai denti del pignone maggiorato fare particolare
attenzione che la gabbia interna del deragliatore stesso, soprattutto in fase di discesa, non vada a toccare il dente del
pignone.
Nella foto 1 è evidenziata la parte interna della gabbia segnata dal dente del pignone perchè la regolazione NON
ERA CORRETTA
Nella foto 2 è evindenziata l'interferenza tra la gabbia interna del deragliatore e l'estremità del dente del pignone;
anche in questo caso la regolazione NON E' CORRETTA
N.B. ATTENZIONE, L'INTERFERENZA DELLA GABBIA DEL DERAGLIATORE CON I DENTI DEL PIGNONE PUO’
CAUSARE LA ROTTURA DEI DENTI STESSI
